PELCO^?  石墨烯支持膜

適合TEM, SEM, SPM & 研究

石墨烯有單層、2層、3-5層和6-8層幾種規格
基片有微柵、2000目銅網、單窗口硅氮和超平整二氧化硅

晶體結構的石墨烯支持膜

MAADF Image of single-layer Graphene (bar = 1nm) on Holey Silicon Nitride product. Ref: J. Kotakoski, et. al. Nano Letters, 2015

Graphene on Lacey Carbon基于微柵的石墨烯支持膜

適合TEM, SEM, SPM & 研究

這種石墨烯支持膜是基于300目銅網上的微柵膜上。我們可以提供單層、2層、3-5層和6-8層石墨烯膜，膜覆蓋與整個基片上。由于存在不可避免的折疊，造成膜的有效率為75% 。因其獨特的性能，石墨烯支持膜可提供更好的導電性，并且比一般的支持膜更薄。雖然為晶體結構的支持膜，但它對產生信號的影響比較小。這使得單層和2層石墨烯支持膜非常適合于高分辨率成像、納米顆粒成像和弱對比性材料和界面成像。

基于微柵的單層石墨烯在低倍TEM中的圖像。Marker bar = 500nm

單層石墨烯在高倍TEM中的圖像。 Marker bar = 5nm

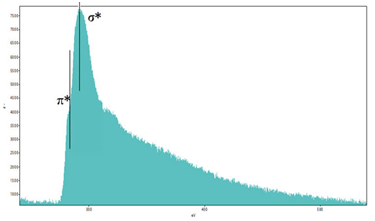

單層石墨烯的EELS譜圖

單層石墨烯的典型Raman譜圖

石墨烯的性能

• 單層石墨烯膜的電阻為 600Ω/sq.

• 單層石墨烯的厚度大約為0.35nm, 透明性為 96.4%.

• 2層石墨烯的厚度大約為0.7nm, 透明性為 92.7%.

• 3-5層石墨烯的厚度介于 1.0 - 1.7nm, 透明性介于 90.4 - 85.8%.

• 6-8層石墨烯的厚度介于 2.1 - 2.8nm, 透明性介于83.2 - 78.5%.

PELCO?的石墨烯面內系數為 0.9TPa，而Scotch Tape?的石墨烯面內系數為.0 TPa。

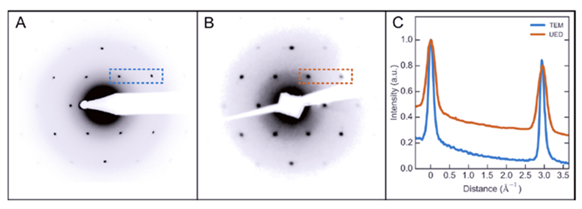

石墨烯支持膜的衍射圖對比 (a) TEM在80 kV 下，(b) UED在 6 kV下. (c)是在 (a)和衍射圖中對應的高亮區域曲線性能. Ref: Badali, et. al. Struct. Dyn. 3, 034302 (2016).

PELCO^? 氧化石墨烯支持膜

適合 TEM, SEM, SPM & 研究


2層氧化石墨烯微柵支持膜

PELCO^? 氧化石墨烯支持膜

PELCO氧化石墨烯支持膜是來源于單層和2層PELCO石墨烯支持膜，與石墨烯支持膜不同的是石墨烯做了氧化處理。氧化處理后的膜具有親水性，更適合生命科學的應用和研究。

氧化石墨烯利用率為70%左右。

通過EELS測試，單層氧化石墨烯的膜厚在0.8-1.2nm之間，2層氧化石墨烯的膜厚在1-1.5nm之間。

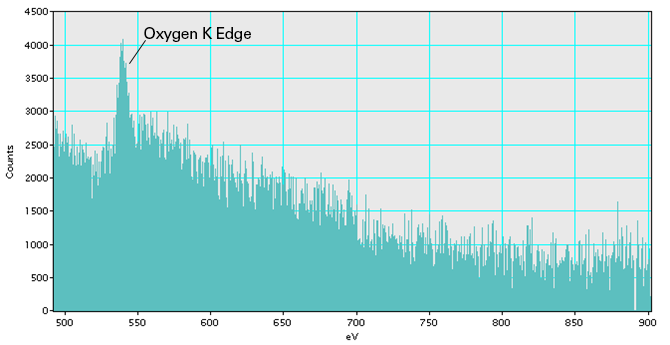

2層石墨烯支持膜的EELS 譜圖
