Graphene on Lacey Carbon基于微柵的石墨烯支持膜

這種石墨烯支持膜是基于300目銅網上的微柵膜上。我們可以提供單層、2層、3-5層和6-8層石墨烯膜，膜覆蓋與整個基片上。由于存在不可避免的折疊，造成膜的有效率為75% 。因其獨特的性能，石墨烯支持膜可提供更好的導電性，并且比一般的支持膜更薄。雖然為晶體結構的支持膜，但它對產生信號的影響比較小。這使得單層和2層石墨烯支持膜非常適合于高分辨率成像、納米顆粒成像和弱對比性材料和界面成像。

基于微柵的單層石墨烯在低倍TEM中的圖像。Marker   bar = 500nm

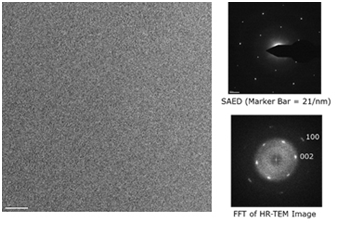

單層石墨烯在高倍TEM中的圖像。   Marker bar = 5nm

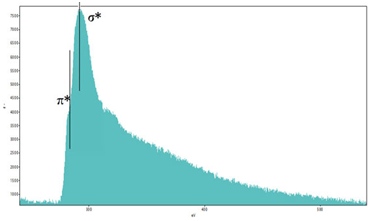

單層石墨烯的EELS譜圖

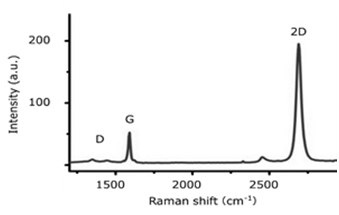

單層石墨烯的典型Raman譜圖

石墨烯的性能

• 單層石墨烯膜的電阻為      600Ω/sq.

• 單層石墨烯的厚度大約為0.35nm,      透過率為 96.4%.

• 2層石墨烯的厚度大約為0.7nm,      透過率為 92.7%.

• 3-5層石墨烯的厚度介于      1.0 - 1.7nm, 透過率介于 90.4 - 85.8%.

• 6-8層石墨烯的厚度介于      2.1 - 2.8nm, 透過率介于83.2 - 78.5%.

PELCO?的石墨烯面內系數為 0.9TPa，而Scotch Tape?的石墨烯面內系數為.0 TPa。

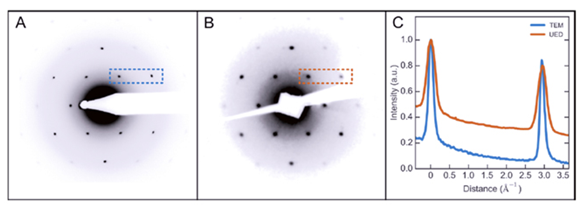

石墨烯支持膜的衍射圖對比 (a)   TEM在80 kV 下，(b) UED在 6   kV下. (c)是在 (a)和衍射圖中對應的高亮區域曲線性能.   Ref: Badali, et. al. Struct. Dyn. 3, 034302 (2016).
